(Para ampliar haz clic en la imagen)
1. Primero que nada abren el programa y le dan F9 para colocar los ejes.
2. ingresan las cordenadas correspondientes en CREATE - PONIT - POSITION e ingresan las coordenadas 10,10 +ENTER, en este punto se va a crear un rectangulo de 100 x 100 como se hace:

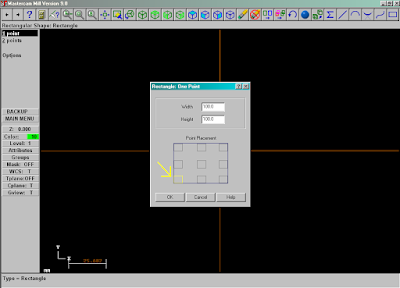

3. CREATE - RECTANGLE - 1 PONT, les aparecera la siguiente ventana:
(Para ampliar haz clic en la imagen)
4. Ingresan las medidas correspondientes que son 100 x 100 y seleccionan la posición de cuadro con respecto al punto en este caso es el cuadro inferior izquierdo, y colocan el cuadro haciendo clic en la coordenada (10,10) que ya se había colocado. Le dan MAIN MENU para regresar al menu principal, SCREEN REPAINT, para repintar y SCREEN FIT, para ajustar el dibujo, les debe quedar así:
(Para ampliar haz clic en la imagen)
5. Ahora lo que sigue es colocar las coordenadas para dibujar uno de los petalos, para colocar estas coordenadas nos vamos nuevamente a CREATE - POINT - POSITION , e ingresamos estas coordenadas: (30,90) (45,90) (30,75) (45,70) (50,75) (50,70), quedaría así:
(Para ampliar haz clic en la imagen)
6. Nos vamos a CRATE - ARC - 3 PONIT, esto quiere decir que vamos a realizar un arco en 3 puntos, seleccionamos los 3 puntos correspondientes para formar el arco:
(Para ampliar haz clic en la imagen)
7. Regresan al MAIM MENU, le dan CREATE - LINE - ENDPONITS, esto indica que vamos a crear lineas a final de puntos, seleccionamos de punto a punto para trazar las lineas correspondientes como se ve en la figura:
(Para ampliar haz clic en la imagen)

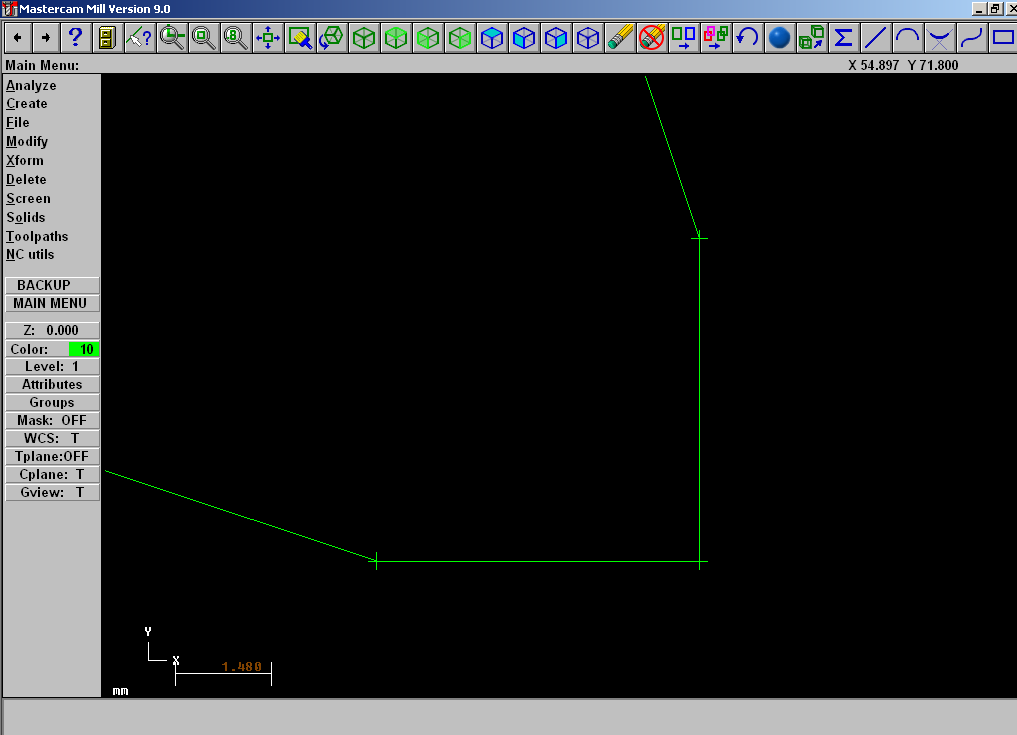

8. Regresan a MAIN MENU, en la parte superior izquierda hay una primer lupa que dice SCREEN ZOOM, le dan clic y seleccionan a manera que el detalle de abajo del pétalo se vea un poco grande:
(Para ampliar haz clic en la imagen)
9. Regresan a MAIN MENU, vamos a aplicar el radio correspondiente que en este caso va hacer de R=3, como lo ingresamos:
10. CREATE - FILLET - RADIUS, ingresamos "3" seleccionamos cada una de las lineas, le damos en SCREEN REPAINT para repintar y debe quedar asi:
(Para ampliar haz clic en la imagen)
Para regresar al tamaño real de la imagen le dan en SCREEN FIT, el icono con un cuadro con direccionales.
(Para ampliar haz clic en la imagen)
11. Vamos a colocar la coordenada (60,60) que va hacer el centro de toda la figura y mismo punto que vamos a ocupar.
12. Colocamos este punto como CREATE - POINT - POSITION ingresan 60,60 + ENTER
(Para ampliar haz clic en la imagen)
13. Lo que sigue es que vamos a aplicar un ROTATE A 4 X 90° desde el punto centro (60,60)
14. Para este detalle aplicamos un SCREEN ZOOM en el petalo para poder trabajar bien, regresamos a MAIN MENU - XFORM - ROTATE, y con mucho cuidado seleccionamos todas las lineas y arcos sin tocar los puntos.
(Para ampliar haz clic en la imagen)
15. Regresamso al tamallo real de la figura haciendo clic en SCREEN FIT
(Para ampliar haz clic en la imagen)
16. Le damos en DONE - PONIT, y seleccionamos el punto centro (60,60) y les aparecera el sigueinte cuadro:
(Para ampliar haz clic en la imagen)
17. Le dan en COPY son 4 elementos que vamos a copiar y 360°/4 = 90 ingresamos 90.
(Para ampliar haz clic en la imagen)
18. Colocamos las coordenadas para el siguiente detalle, CREATE - PONIT - POSITION, ingresamos (25,65) (20,60) (25,25) (50,65) (55,60) (50,65) una vez inque ya estan las coordenadas unimos lineas horizontales de punto a punto con CREATE - LINE - ENDPONIT , para los arcos regresamos a MAIN MENU - ARC - 3 POINTS, seleccionamos los 3 puntos de cada lado:
(Para ampliar haz clic en la imagen)

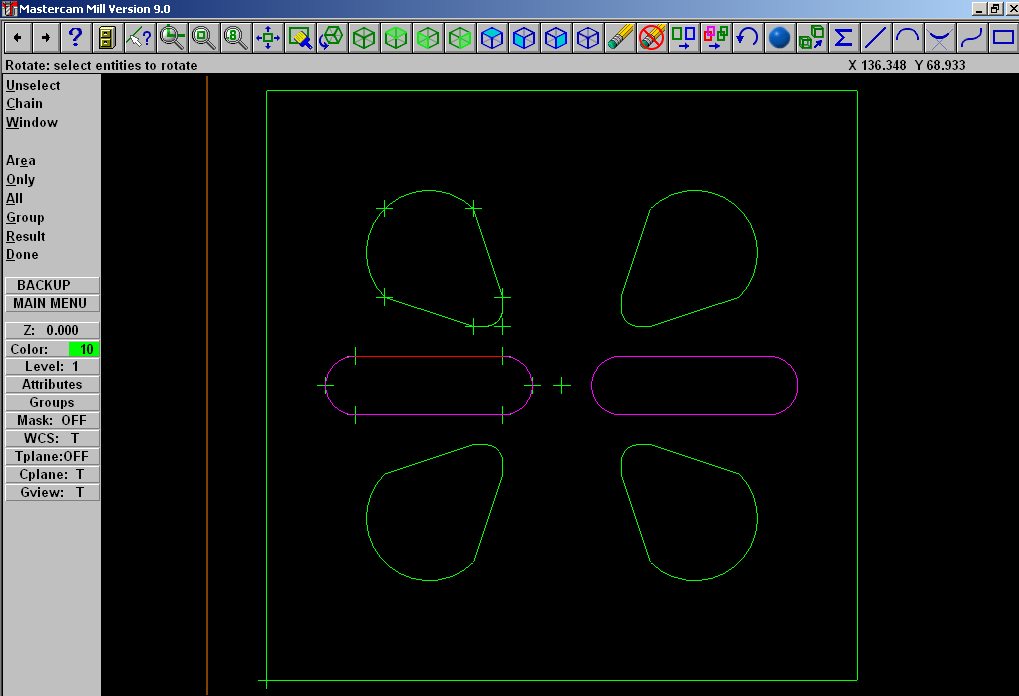

19. Aplicamos un SCREEN ZOOM al detalle, nos vamos XFORM - ROTATE, y seleccionamos lineas y arcos sin tocar los puntos, regresamos al tamallo real de la figura con SCREEN FIT, clic en DONE - POINT, clic en en punto centro (60,60), ingresamos que queremos 2, y 180 sale de 360°/2 =180
(Para ampliar haz clic en la imagen)
(Para ampliar haz clic en la imagen)
20. Para el otro detalle hacemos exactamente lo mismo que en punto anterior estas son las otras coordenadas: (60,60) (55,55) (65,55) (55,25) (65,25) (60,20), si se dan cuenta el punto (60,60) ya esta es el centro no es necesario que coloquen esta coordenada si no se va a encimar y no tiene caso. les tiene que quedar asi:
(Para ampliar haz clic en la imagen)
21. Un cosa mas que falta es colocar la cordenada (20,20) y colocar un rectangulo de 80 x 80 seleccionando la pocision del cuadro con respecto al punto, esto se hace exactamente igual a como ingresaron el cuadro de 100 x 100 al principio del manual, las esquinas de este cuadro tienen un radio = 8, MODIFY - FILLET - RADIUS, 8 + ENTER, seleccionando cada una de las lineas.
(Para ampliar haz clic en la imagen)
Como pueden ver estos detalles deben coincidir con el cuadro que acabamos de colocar, si por alguna razon no les coindice, no hay problema solo basta con borrar manualemnte con el icono de borrador de lapiz y borrar los detales que no tiene coordenadas con mucho cuidado, pueden aplicar un SCREEN ZOOM para que se les facilite seleccionar lo que quieren borrar, y los detalles que tienen coordenadas los trabajan exactamente como lo he explicado antes con XFORM, ROTATE etc. es necesario que no borren los puntos, si por accidente los borras, los puedes colocar otra vez, a lo que voy es que no es necesario empezar otra vez todo, solo es ver donde esta el error y borrar solamente lo que fuece necesario sin tener que empezar otra vez.
Lo que prosigue es asignar el mecanizado, estas son las caracteristicas:
(Para ampliar haz clic en la imagen)

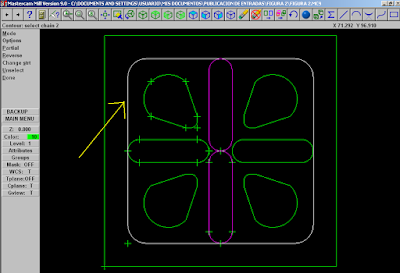

22. Hacemos clic en TOOLPATHS - CONTOUR y seleccionamos el cuadro siguiente:
(Para ampliar haz clic en la imagen)
Les aparecera la siguiente ventana:
(Para ampliar haz clic en la imagen)
23. Hacer clic en GET TOOL FROM LIBRARY, y seleccionamos un FLAT ENDMILL DE 20 MM
(Para ampliar haz clic en la imagen)
24. Ingresamos los datos correspondientes:
(Para ampliar haz clic en la imagen)
El TOP OF STOCK es Z Superior que en este caso es lo que mide nuestro material.
El DEPTH es Z Inferior, si perforo a 15 en este caso el calculo es 25-15=10, en este campo ingresamos la diferencia que es 10
25. Para el primer petalo aplican un SCREEN ZOOM y se van a TOOLPATHS - CONTOUR y con mucho cuidado deben seleccionar en un orden continuo todos los lados del petalo, puede que le salga error, simplemente hay que descubrir el orden el cual podria ser el siguiente:
(Para ampliar haz clic en la imagen)
26. Una vez que pudieron seleccionar todos los segmentos del petalo, le dan en BACKUP - DONE, agregan una nueva herramienta seleccionan un END MILL DE 3 MM con la profundidad y las mismas caracteristicas solo cambiando el COMPENSANTION DIRECTION EN RIGHT
(Para ampliar haz clic en la imagen)
Tienen que observar que el mecanizado debe estar adentro del petalo.
27. Para el resto de petalos hacen exactamente los mismo con las mismas caracteristicas, habra petalos en el que ddebido a la posicion deben cambiar la opcion de COMPENSATION DIRECTION ya sea a RIGHT o LEFT
28. Para el resto de detalles el proceso es similar nada mas que aqui se va aplicar un POCKET,

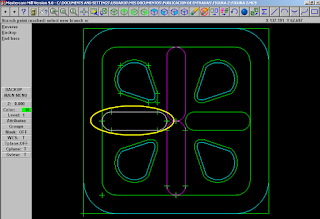

29. Clic en TOOLPATHS - POCKET y seleccionamos con cuidado el petalo, si es necesario apliquen un zoom
(Para ampliar haz clic en la imagen)
30. La ventana es similar a las anteriores ingresan los mismos datos, hay una nueva pestaña en esa misma ventana que dice ROUGHTING, esa simplemente indica cual es el movimiento del cortador, en este caso dejan la primera por default.
(Para ampliar haz clic en la imagen)
31. Y haces exactamente lo mismo con el resto, el mecanizado debe salir como indica la imagen:
(Para ampliar haz clic en la imagen)
32. Te vas a TOOLPATHS - JOB SETUP para ajustarlo haciendo clic en donde apunta la flecha roja y le das OK
(Para ampliar haz clic en la imagen)
32. Te vas a TOOLPATHS - OPERATIONS, a la ventana que sale, le das en SELEC ALL, luego en REGEN PATH Y luego en VERY
(Para ampliar haz clic en la imagen)
33. les saldra esta ventana en donde tiene que ajustar el tamaño del material, clic en el icono de signo de interrogacion.
(Para ampliar haz clic en la imagen)
34. Ingresan los datos en Min Point (10,10,0) que es donde inicia mi material o mi punto de recorrido y en Max Ponit (110,110,0) que es lo que mide mi material
(Para ampliar haz clic en la imagen)
35. Finalmente le dan en play y el mecanizado esta listo
(Para ampliar haz clic en la imagen)
Espero que les haya servido, los comentarios son bienvenidos.
Mucha Suerte !!!
